方框图属性修改。

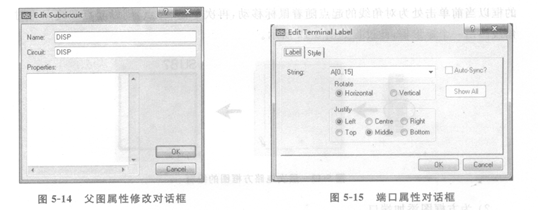

   双击方框图， GM7130-5.0C打开父图属性对话框，如图5-14所示，其主要功能参数如下。

   Name:子电路实体名。

   Circuit：子电路内部电路名，默认情况下系统将其自动命名为CCTOOX(其中X为序号，从1开始自动排序)；如果多个子电路的内部电路相同，例如要设计立体声放大电路，设计两个子电路LEFT和RIGHT进行声道信号放大，如果两个声道放大电路相同，这

时就可以具有相同的Circuit名称，如AMP，但子电路实体名必须唯一。因此在同一个设计页中，多个子电路可以具有相同的Circuit名称，但是每个子电路的Name必须唯一，与其相关的操作请参考11.6节。   Properties：子电路属性说明，在其下面的文本框中输入说明文字即可。
