在Probe窗口中选择执行Trace—Measurement子命令，屏幕上将出现对电路特性值函数进行 ADC80AG-12各种处理的Measurement对话框，如图7-1所示。

   对话框中列出了Probe提供的54个Measurement函数，供用户查阅选用。

   其中Eval按钮的作用是运行一个选中的Measurement圈数，从指定的波形中计算电路特性参数的值。图中显示的是Max XRange函数处于选中状态，其作用是在指定的X轴范围内计算波形曲线的最大值。5.4节就是结合该函数说明如何调用Measurement函数。

   其他按钮的作用是对Measurement函数进行查看、修改、新建、调入等各种处理，包括指导用户新建Measurement函数，具体使用方法将在本节后面相应部分详细介绍。

   图7-1  Measurement对话框

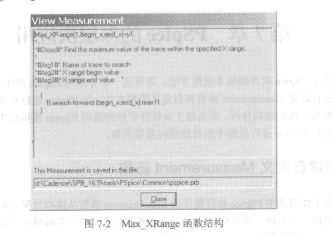

下面结合Max XRange函数实例分析Measurement函数的结构格式。在图7-1所示Measurement对话框选中Max_XRange函数，再点击View按钮，Measurement对话框将显示出Max XRange函数的结构组成，如图7-2所示。
