查阅、分析优化结果一：对比实际优化结果写作为优化目标的参考波形

   如果顺利完成优化过程，K0010635取得期望的优化结果，用户可以从三方面查阅、分析优化结果。

   由于On/Off -栏的第三个图标设置呈现隧形状，因此在顺利完成优化过程后，Probe窗口中自动显示有实际优化结果波形与作为优化目标的参考波形。图6-54显示的是优化后电路的实际输出相位与参考波形要求，可见，优化结果基本符合参考波形的要求。

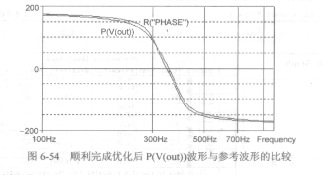

   图6-54顺利完成优化后P(V(out》波形与参考波形的比较

   查阅、分析优化结果二：全面显示优化结果

   如图6-55所示，优化结束后，Optimizer窗口同时显示有优化确定的元器件参数值（见Parameters表格中Current -栏）、优化结果（见Curve Fit表格中Error -栏）和优化过程中实际模拟结果与优化目标之间“误差”的变化情况（见Error Graph图）。

   提示：Curve Fit表格中Error栏显示的并不是实际优化结果波形与参考波形之间的均方根误差值（Es），而是B。值与Tolerance栏指定的相对容差值之差。如果E缸小于相对容差值，则Error

栏的显示值力零，表示已满足优化要求，并不表示实际优化结果波形与参考波形100%符合，没有任何差别。
