在Probe窗口中Cursor起到“栎尺”的作用。PSpice提供有两组标尺。 DLW31SN900SQ2L使用Cursor可以从显示的信号波形中得到多种特征数据值。

   1．标尺的启用与撤销

   在Probe窗口中，选择执行Trace—Cursor子命令，屏幕上出现图5-28所示子命令菜单。选中图5-28的Display，使该条子命令前面的符号处于选中状态，则Probe窗口中将出现两个十图5-28  Cursor子命令菜单字形标尺。

   在出现标尺后，若再次选择图5-28中Display子命令，使其图

标上面表示选中的方框消失，将停止标尺的启用。

   2．标尺的设置

   在Probe中执行Tools*Options子命令，将出现图5-4所示Probe

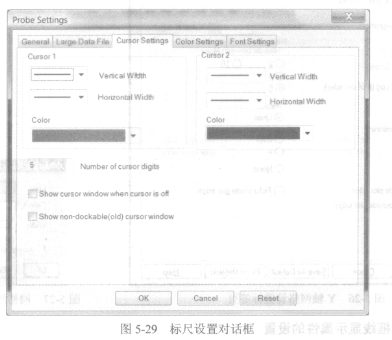

Settings对话框，其中Cursor Settings标签页用于设置标尺，如图5-29所示。

   Cursor Settings选项卡包括两个设置子框和三个任选项。

   ①“Cursorl”和“Cursor2”两个子框中的设置：这两个子框中

的设置项目相同。

   其中“Vertical Width”和“Horizontal Width”两项分别用于设置

十字形标尺纵向和横向线条的宽度。Probe中提供了9种可选的线条宽度，用户可以根据需要从其下拉菜单中选择。
