差分对最大增益随RC1、RC2阻值变化曲线
发布时间:2016/3/1 22:18:46 访问次数:509

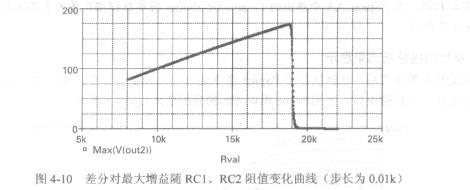

提示：图4-9显示的曲线表现出折线变化规律，而不是缓变趋势。实际上图4-9显示的曲线与实际情况有一定偏差。这是由于该图显示的曲线只是将Rval从lOk变至22k、 AD53064-03步长为2k的7个取值点的分析结果连在一起。而扫描分析中的参数设置中步长太长，不能完全反映电路特性随Rval的缓变情况。如果将图4.7中步长参数Increment设置为O.Olk，则得到的差分对最大增益随RC1、RC2阻值变化曲线如图4~10所示。图中同时显示了代表模拟结果的数据点。由此可见，模拟仿真过程中分析参数的设置是否合适，对模拟分析的效果好坏起着关键作用。
提示：图4-9显示的曲线表现出折线变化规律，而不是缓变趋势。实际上图4-9显示的曲线与实际情况有一定偏差。这是由于该图显示的曲线只是将Rval从lOk变至22k、 AD53064-03步长为2k的7个取值点的分析结果连在一起。而扫描分析中的参数设置中步长太长，不能完全反映电路特性随Rval的缓变情况。如果将图4.7中步长参数Increment设置为O.Olk，则得到的差分对最大增益随RC1、RC2阻值变化曲线如图4~10所示。图中同时显示了代表模拟结果的数据点。由此可见，模拟仿真过程中分析参数的设置是否合适，对模拟分析的效果好坏起着关键作用。
