设置好上述参数， DAC7802KP继续按3.1节介绍的步骤完成DC分析，其分析结果全部自动存入以DAT为扩展名的PROBE数据文件。这时只要按第5章介绍的方法调用Probe模块，就可以观察不同输出量的波形情况。

   如果用户需要，也可以按照第7章介绍的方法将结果存入OUT输出文件。

   例1：MOS晶体管输出特性分析

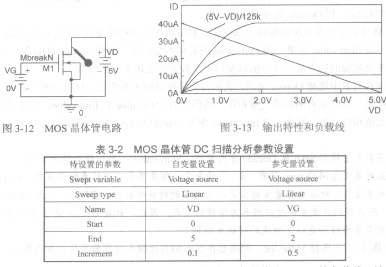

   图3-12为分祈MOS晶体管输出特性的电路图。分析时选择电压源VD为自变量，VG为参变量，其参数设置值要求如表3-2所示。按照表3-2所示参数设置值要求，完成DC分析后，用Probe

显示的分析结果如图3-13所示。图3. 12  MOS晶体管电路    图3-13输出特性和负载线表3-2 MOS晶体管DC扫描分析参数设置

   图3-13中除显示有输出特性曲线簇以外，还叠加有一条负载为125kQ的负载线。该负载线对应于在Probe中增加显示由下述表达式确定的直线：(5V-VD)/125k。
