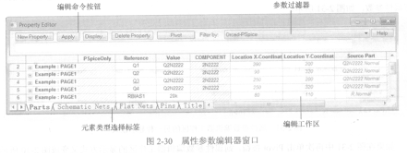

由于Capture绘制的电路图要同时考虑到多种软件的需要，困此为每一种电路元素设置的属性参数很多。I82541PI为了针对不同软件的需要有选择地显示的参数，图2-30中提供了参数过滤器(Filter)。从Filter文本框右侧下拉式列表中选择某一类型后，参数编辑器中将只显示出电路元素中与之相关的参数。若选择Current Properties，则显示电路中所有元素所涉及的全部属性参数。对PSpice电路模拟而言，一般选择Orcad-PSpice，如图2-30所示。

   电路元素类型选择标签

   属性参数编辑器用于编辑修改元器件+ (Parfs)、节(Schematic Nets、Flat Nets)、元器件引线( Pins)、图纸标题栏(Title Blocks)、全局参数(Globals)、端口(Ports)、节点别名(Aliases)等几类电路元素的属性参数。调用属性参数编辑器之前选中的电路元素可以包括有多种类型。进行属性参数的编辑修改时可使用这些标签来选定当前要编辑修改的是哪一类电路元素的属性参数。修改好一类电路元素参数后，按Apply按钮更新电路图中的参数。然后按另一个元素类别标签，继续修改参数。按Apply按钮，只是更新已修改的参数井不关闭参数编辑器窗口。完成需要修改的各类元素参数后，按窗口右上方“关闭”按钮，参数编辑器窗口才被关闭。

   属性参数编辑工作区

   图2-30中以表格形式显示的是参数编辑区。其中最上面一行为参数名（Name）标题行。该标题行中显示的参数名个数与电路元素类型有关，也与Filter选项有关。参数编辑区的每一行对应一个电路元素，最左边一格是该电路元素的编号名称及其所在的电路设计名和电路图纸名。其右边各个单元格内分别是该电路元素不同属性参数的参数值( Value)。用户可根据需要修改这些参数值。

不允许用户修改的参数值以斜体表示。
