在电路图中绘制元器件实际上就是从系统配置的元器件符号库中调出所需的元器件符号， PDTC143TE并按一定的方位放置在电路图中的合适位置。

   绘制元器件的步骤

   (1)调出元器件符号选择框

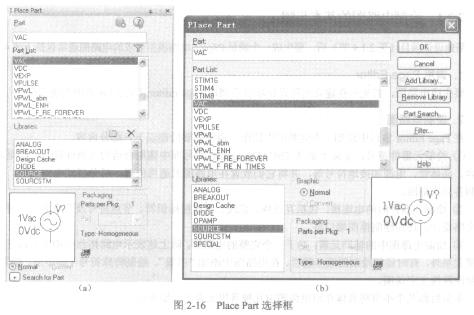

   在Page Editor窗口中执行Place—Part子命令，屏幕上弹出图2-16 (a)或者图2-16 (b)所示元器件符号选择框。

   说明：出现的是图2-16 (a)还是图2-16 (b)对话框取决于运行环境参数设置（见图2-42）。按照默认设置，出现的是图2-16 (a)。

   (2)按下述步骤选取所需的元器件符号

   ①选取元器件符号所在的符号库名称。图2. 16中Libraries下方的列表框里显示的是茌该设计项目中已配备的符号库名称清单。单击某一库名称后，该库中的元器件符号将按字母顺序列在其上方的Part List（元器件符号列表）框中。

   ②在Part List列表框中单击需要调用的元器件符号名称，则该元器件符号名称将出现在图2-16上部分的Part文本框中，同时在图中的预览框内显示出被选的元器件符号图形。
