项目管理器中Desi~ Resources部分包括有与电路图有关的下述三种文件。

   ①电路图文件：P0641SCRP生成的电路图存放在以dsn为扩展名的文件中。每一张电路图内容对应一页( PAGE)。Example电路为单页式电路图，因此只有PAGEl -页图纸。双击PAGE1图标，可显示该图纸中电路图的具体结构。

   说明：PAGE1是软件给电路图纸确定的默认名称，如果有多张图纸，则以PAGE后面的数字编号相区分。用户也可以采用Windows系统中修改文件名的方法修改图纸名称。

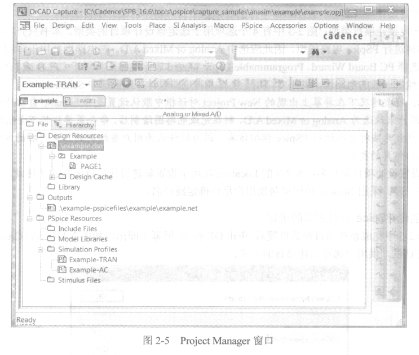

   ②电路图专用符号库：在绘制电路图的过程中，Capture软件自动将该电路图中采用的各种元器件图形符号提取出来，形成该电路图专用的符号库，这就是图2-5的Design Cache中存放的内容。

   ③当前配置的图形符号库：Capture中提供的3万多种元器件图形符号存放在100多个不同的图形符号库文件中（以OLB为扩展名）。用户进行一个新的设计项目时，需根据电路设计的需求，确定将要从哪些库中调用元器件符号并预先为该电路设计配置所需的符号庠（参见2.2节）。图2-5的Library中存放的就是该电路设计中已配置的符号库文件名及其路径。

   (2)中间结果输出文件

   完成电路图设计以后，可以对电路图进行多种后处理，包括检查电路图中是否存在违反常规连接关系规则的情况（例如是否在电源和地之间出现了短接，是否有浮置的节点等）、生成电路连接网表文件等。后处理结果生成的文件存放在图2-5中Outputs的下方。其中连接网表文件以net为扩展名。如果进行了元器件统计报表生成等其他后处理，生成的输出文件也会在Outputs下方列出。
