输出变量的别名表示(Alias)
发布时间:2016/2/22 21:01:01 访问次数:630
用元器件编号及其引出端名表示的输出变量以及交流小信号(AC)分析中的所有输出变量,除P0080SARP可以采用上述基本表示格式外,还具有“别名”( Alias)表示形式。
交流小信号(AC)分析中的输出变量名
对AC分析,输出变量格式可变化为
V[AC标示符】(节点号1[,节点号2])
I[AC标示符](元器件编号[:引出端名】)
即在基本格式中的关键词V和I后面,可以加一个表示AC分析输出量类型的标示符字母。表1-6给示了可采用的5种AC标示符及其含义。如果AC分析的输出变量关键词仍采用V或I而未加AC标示符,那么其含义与采用AC标示符M的作用相同,即表示输出变量的振幅(或称为模值)。

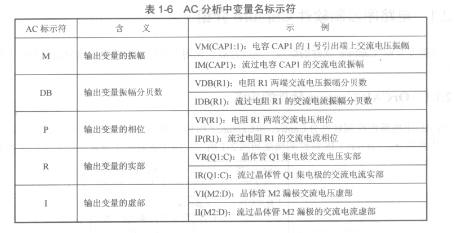

表1-6 AC分析中变量名标示符
用元器件编号及其引出端名表示的输出变量以及交流小信号(AC)分析中的所有输出变量,除P0080SARP可以采用上述基本表示格式外,还具有“别名”( Alias)表示形式。
交流小信号(AC)分析中的输出变量名
对AC分析,输出变量格式可变化为
V[AC标示符】(节点号1[,节点号2])
I[AC标示符](元器件编号[:引出端名】)
即在基本格式中的关键词V和I后面,可以加一个表示AC分析输出量类型的标示符字母。表1-6给示了可采用的5种AC标示符及其含义。如果AC分析的输出变量关键词仍采用V或I而未加AC标示符,那么其含义与采用AC标示符M的作用相同,即表示输出变量的振幅(或称为模值)。
表1-6 AC分析中变量名标示符
