普通光电二极管的输出电量取决于光敏面上入射光通量的平均值，而光电位置传感器的积分灵敏度与光敏层上受光斑点相对光敏面中心的偏移位置有关。DAC0848C利用这一特点可以通过测量传感器的输出信号连续地计算出投射光斑的几何位置，这是多象限位置传感器向连续位置检测的新发展。

   PSD (Position Sensing Detector)是一种具有犄殊结构的大光敏面的光电二极管，它又称为PN结光电传感器。当入射光照射在感光面的不同位置时，所得到的电信号也不同，从输出的电号中我们就可以确定入射光点在器件感光面上的位置。PSD可以同时进行多个光点测量。

   维PSD的工作原理

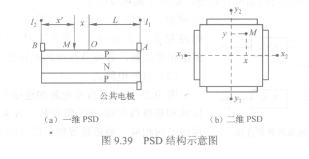

   图9.39 (a)所示是一维PSD的原理图。它的工作原理基于横向光电效应，即一光束入射到PN结上的M点时，除了产生结光生电动势以外，还将在与结平行的方向上（横向）产生光生电动势，产生的电荷量与入射光强成正比。在PN结两头配置两个电极，就可以得到与光电压对应的光电流。图中M点决定了均匀扩散层( P-Si)中AM段和BM段电阻的比例。当有光照时，在无外加偏压的情况下，面电极彳、B与衬底公共电极相当于短路，可检测出短路电流。设AM段电阻值为日，BM段电阻值为R2，尺为风和R2的并联电阻值。
