补偿法

发布时间:2016/2/3 20:53:23 访问次数:533

    图9.9所示差动系统能够很好地消除背景光、暗电流、前置放大器零漂等因素的影响,但HC55181AIM对光源光通量木稳定、探测器老化(即灵敏变化)等因素不能完全补偿,只有当晚他1 -胛-1时,才能完全消除这些因素的影响。因此,如果能在检测过程中始终保持晚=西,,则能起到完全补偿的作用。补偿法即源于这种思想方法。

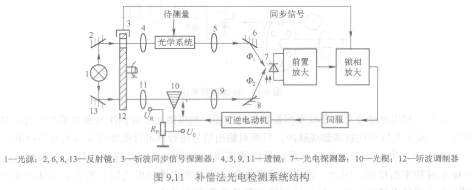

   补偿系统的具体结构如图9.11所示。它与图9.9所示的差动系统相比,有一可逆电动机使调光元件能调整参考光路的光通量晚,使晚跟踪待测信号变化所引起西1的变化,始终保持西l = <p2,此时调光元件的调整幅度就反映了待测量的变化。



  补偿系统的具体工作过程为:①当系统为初始状态时,到达探测器的信号光通量幅度痧,与到达探测器的参考光通量幅度西2相等,故探测器的输出中不含交流分量,经交流放大及相敏检波后的输出为零,可逆电动机固定不动;②当待测信号变化,引起西,变化,光电探测器的输出出现交流分量。该交流分量经放大、相敏检波及低通滤波后得到与其幅值成正比的直流输出,用于控制可逆电动机转动,带动光楔运动,改变参考光的强度,直到西2=西1为止。此时系统又达到平衡。可逆电动机同时又带动电位器RP的滑臂,该滑臂的输出电压Uo即反映了待测信号的变化。


    图9.9所示差动系统能够很好地消除背景光、暗电流、前置放大器零漂等因素的影响,但HC55181AIM对光源光通量木稳定、探测器老化(即灵敏变化)等因素不能完全补偿,只有当晚他1 -胛-1时,才能完全消除这些因素的影响。因此,如果能在检测过程中始终保持晚=西,,则能起到完全补偿的作用。补偿法即源于这种思想方法。

   补偿系统的具体结构如图9.11所示。它与图9.9所示的差动系统相比,有一可逆电动机使调光元件能调整参考光路的光通量晚,使晚跟踪待测信号变化所引起西1的变化,始终保持西l = <p2,此时调光元件的调整幅度就反映了待测量的变化。



  补偿系统的具体工作过程为:①当系统为初始状态时,到达探测器的信号光通量幅度痧,与到达探测器的参考光通量幅度西2相等,故探测器的输出中不含交流分量,经交流放大及相敏检波后的输出为零,可逆电动机固定不动;②当待测信号变化,引起西,变化,光电探测器的输出出现交流分量。该交流分量经放大、相敏检波及低通滤波后得到与其幅值成正比的直流输出,用于控制可逆电动机转动,带动光楔运动,改变参考光的强度,直到西2=西1为止。此时系统又达到平衡。可逆电动机同时又带动电位器RP的滑臂,该滑臂的输出电压Uo即反映了待测信号的变化。
