硅光电三极管的工作原理
发布时间:2016/1/25 19:12:40 访问次数:990
硅光电三极管的工作原理是，工作时HD74AC32TELL各电极所加的电压与普通晶体管相同，即需要保证集电极反偏置，发射极正偏置，由于集电极是反偏置，在结区内有很强的内建电场，对3DU型硅光电三极管来说，内建电场的方向是从c到b，与硅光电二极管工作原理同，如果有光照到基极一集电极结上，能量大于禁带宽度的光子在结区内激发出光生载流子一电子空穴对，这些载流子在内建电场作用下，电子流向集电极，空穴流向基极，相当于外界向基极
注入一个控制电流。（发射极是正向偏置和普通晶体管一样有放大作用）。当基极没有引线，此时集电极电流
l c=B/b=pl。=SeEp

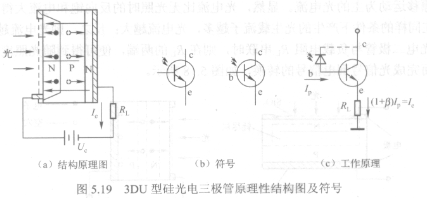

式中，∥为晶体管的电流增益系数；E为入射照度；足为光电灵敏度。由此可见，光电三极管的光电转换部分在集一基结区内进行，而集电极、基极、发射极又构成一个有放大作用的晶体管，所以在原理上完全可以把它视为一个由硅光电二极管与普通晶体管结合而成的组合件，如图5.19 (c)所示。
硅光电三极管的工作原理是，工作时HD74AC32TELL各电极所加的电压与普通晶体管相同，即需要保证集电极反偏置，发射极正偏置，由于集电极是反偏置，在结区内有很强的内建电场，对3DU型硅光电三极管来说，内建电场的方向是从c到b，与硅光电二极管工作原理同，如果有光照到基极一集电极结上，能量大于禁带宽度的光子在结区内激发出光生载流子一电子空穴对，这些载流子在内建电场作用下，电子流向集电极，空穴流向基极，相当于外界向基极
注入一个控制电流。（发射极是正向偏置和普通晶体管一样有放大作用）。当基极没有引线，此时集电极电流
l c=B/b=pl。=SeEp
式中，∥为晶体管的电流增益系数；E为入射照度；足为光电灵敏度。由此可见，光电三极管的光电转换部分在集一基结区内进行，而集电极、基极、发射极又构成一个有放大作用的晶体管，所以在原理上完全可以把它视为一个由硅光电二极管与普通晶体管结合而成的组合件，如图5.19 (c)所示。
