图1.2所示为激光外径扫描仪原理图。它以半导体激光器2为光源，光源发出D0409L的光经过旋转多面反射棱镜体进行调制，形成一维扫描的光束，该扫描光束经过厂(0)透镜3以改善平行度，扫描被测工件4；当光扫描至工件边缘时光通量发生变化，该变化的光通量被光电器件6转换为电信号，经过放大器和边缘检测而获得一个跳变的脉冲信号。当光继续扫描至工件4的另一个边缘时，光通量又崮现从暗到亮的跳变，该光通变化又被光电器件转换为跳变的电信号，同样经过边缘检测而获得另一个跳变脉冲，由主振向两跳变脉冲间填充测量脉冲便可测出光扫描工件上下边缘的时间At，若光扫描工件的线速度1，不变，则可测出被测工件尺寸D= vAt。

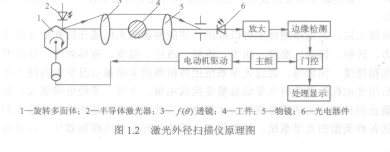

   图1.2激光外径扫描仪原理图
