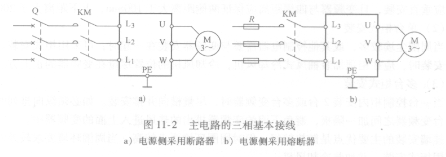

变频器主电路的三相基本接线如图11-2所示，图中Q是低压断路器，FGA15N120A尺是熔断器，KM是接触器主触头。

   L1、L2、L3是变频器的输入端，接电源进线。U、V、W是变频器的输出端，与电动机相连。

   变频器的输入端和输出端绝对不允许接错的。如果将电源进线误接到U、V、W端，无论哪个逆变器导通，都将引起两相间的短路而将逆变管迅速烧坏。

   变频器的主电路根据实际情况选择电抗器、滤波器等，具体选择及接线位置见3.5节。

   PE为接地端，变频器在投入运行时必须可靠接地，如果不把变频器可靠接地，接地装置内可能出现导致人身伤害的潜在危险。当变频器和其他设备或有多台变频器一起接地时，每台设备都必须分别和地线相连，不允许将一台设备的接地端和另一台设备的接地段相连后再接地。
