(1)在铁（岭）一大（连）原油输送管线改造工程上的应用

   1984年规划设计，S-8261AAJBD-G2J-TF分别在沈阳、大石桥、瓦房店泵安装了3套西门子变频顺调速装置，节电率30%，年节电459. 95万元人民币。

   1)技术参数。

   设备型号：SIMOVERT A型12脉冲交．直一交电流源型。

   技术参数：6kV/O. 8kV、1750kV、710A×2、2极电动机2980r/min、功率因数平均值在0.9以上。

  2)主电路。

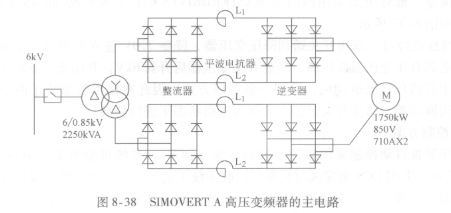

  在铁一大线上的SIMOVERT A交一直一交电流型高压变频器的主电路如图8-38所示。

   图8-38  SIMOVERT A高压变频器的主电路

   该变频器为双重化并联结构，相位差300，输出电压为正弦波，而输出电流谐波含量较大。

   该变频调速装置是早期引进的产品，其自动化控制技术在当时的石油工业乃至全国居领先水平。

   由于谐波产生的谐波电流进入系统网络，变压器和电动机噪声过大，电动机转子过热并振动较大，泵站仪表人通信系统受到干扰。将谐波限制在允许范围内，保证安全运行，根据电网系统容量以及变频器本身的技术参数，配备了一整套消谐装置。整改后投产运行基本满足要求。但该设备所需的消谐和无功功率补偿设备较多，古地面积较大。
