系统接线如图8 - 15所示。

   在给水压力控制中，RJH1CF5RDPQ-80压力值通过变频器的面板来给定，压力实际值由压力变送器经端口3、4输入。变频起停由数字输入5、9端控制。故障信号由数字输出至中夹控制室进行监测。

   变频器为三相交流380V供电，供电电源端子为L．、L：、L，，其中PE端为接地端。电动机端子为U、V、W，其中PE端为接地端。

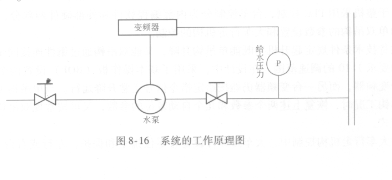

   系统的工作原理如图8-16所示。

   压力实际值由经模拟量输入，两者求取偏差，经PID运算后控制输出，来达到控制给水压力的目的。

   变频器的主要调节参数

   变频器需要设置的参数包括：模拟量输入、PID参数、电动机参数等。变频器的主要调节参数见表8-7。

   图8-16系统的工作原理图
