1)变频器输入端。输入ICE3A5065I端电压由于为正弦波，失真系数很小，能够作为通常的交流测量仪器使用，测定精度良好。

   2)变频器输出侧。输出侧由于为PWM控制的矩形波电压，必须使用整流式电压表。由于指针式的万用表指示的值比实际值大，不能用于输出侧电压的测定。动铁式由于指示包含谐波在内的有效值，所以显示比基本波更大的值。操作面板的监视值由于是监视通过变频器控制的电压，可以显示正确的值，所以建议使用操作面板的监视（或者模拟输出）。

   3)电匿互感器。在变频器的输出侧不能使用电压互感器，请使用直接显示刻度的测量仪器。变频器输入侧是能够使用的。

   3．电流的测定

   变频器的输入侧、输出侧都可以使用动铁式测量仪器。但是，载波频率超过SkHz时，测量仪器内部的金属部件所产生的过电流损失变大，有可能会烧坏仪器，所以请勿使用。此时，应该使用近似有效值测量仪器。

   由于变频器输入侧电流容易不平衡，建议3相同时测定，1相或者2相不能测定正确的值。另外，输出电流的各相的不平衡率必须控制在10 010以内。

   使用钳形电流计时，必须使用有效值测量方式的钳型电流计，平均值测量方式的钳形电流计误差很大，会直誓R比实际值小很多的值。即使输出频率发生变化，操作面板的监视值也会显示正确的值，建议使用操作面板的监视（或者模拟输出）。

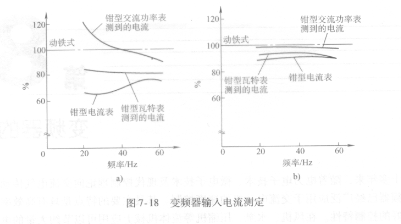

   图7-18为使用各种测量仪器所产生的测量值差的一个示例。

   [测定条件]

   动铁式电流表的指示值为100%，如图7-18a所示。
