主电路的电压、电流及功率测量法

发布时间:2016/1/7 19:21:05 访问次数:533

   主电路的电压、电流及功率测量法

   由于变频器的电源侧,ICE3A3565P输出侧的电压和电流含有高次谐波,因此根据测量仪器及测量电路的不同,测量数据也会存在差异。

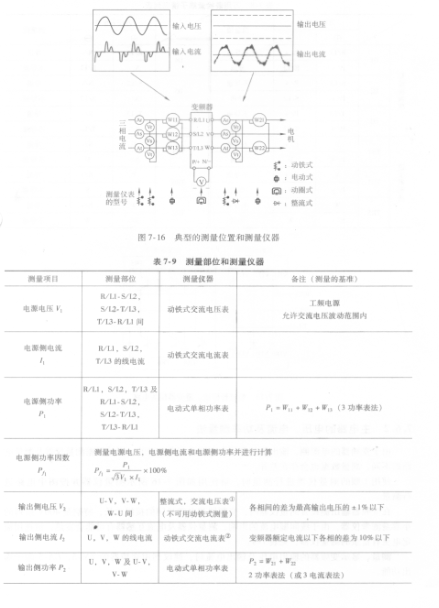

   使用工频的测量仪器进行测量时,请使用如图7-16所示测量仪器并按图中电路进行测量。

   在变频器输出侧设置测量仪器时,变频器和电动机间的接线太长,特别是400V系列的小容量测量仪器,由于线间漏电流的影响,测量仪器及电沆互感器有可能会发热,请选用额定电流有富余的测量仪器,见表7-9。

   测量、显示变频器的输出电压及输出电流时,建议利用变频器的AM-5,CA-5端子输出功能。




   主电路的电压、电流及功率测量法

   由于变频器的电源侧,ICE3A3565P输出侧的电压和电流含有高次谐波,因此根据测量仪器及测量电路的不同,测量数据也会存在差异。

   使用工频的测量仪器进行测量时,请使用如图7-16所示测量仪器并按图中电路进行测量。

   在变频器输出侧设置测量仪器时,变频器和电动机间的接线太长,特别是400V系列的小容量测量仪器,由于线间漏电流的影响,测量仪器及电沆互感器有可能会发热,请选用额定电流有富余的测量仪器,见表7-9。

   测量、显示变频器的输出电压及输出电流时,建议利用变频器的AM-5,CA-5端子输出功能。
