1．主电路

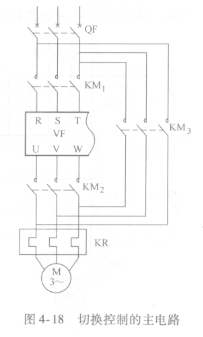

   主电路的构成如图4-18所示， DF11-10DS-2C图中各接触器的功

用是：

   1) KM,用于将电源接至变频器的输入端；

   2) KM2用于将变频器的输出端接至电动机；

   3) KM3用于将工频电源直接接至电动机。

   此外，因为在工频运行时，变频器不可能对电动机进行过载保护，所以，必须接人热继电器KR，用于工频运行时的过载保护。

   2．切换的动作顺序

   切换时，应先断开KM2，使电动机脱离变频器。经适当延时再后合上KM3，将电动机接至工频电源。

   由于在变频器的输出端是不允许与电源相连接的，因此，接触器KM2和KM3绝对不允许同时接通，互相间必须有非常可靠的互锁。经验表明，KM2和KM3采用有机械互锁的接触器是适宜的。同时，从KM2断开到KM3闭合之间的延迟时间是必要的，通常称为“切换时间”，用￡，表示。
