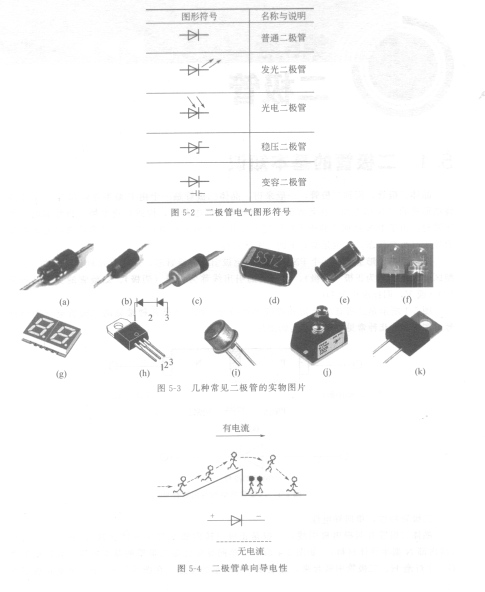

晶体二极管有两根电极引线，一根是G9091-330T11U正极（接内部P型半导体材料），另一根是负极（接内部N型半导体材料），如图5-4所示。单向导电性是二极管的基本特性。我们把电池G、小灯泡H、二极管串联起来，连成图5-5所示的电路。在图5-5 (a)中，电池正极接在二极管正极上，电池负极通过小灯泡接在二极管的负极上。这时二极管加的是正向电压，小灯泡发光。在图5-5(b)中，二极管正、负极引线倒换过来，二极管加的是反向电压，小灯

泡就不能发光。二极管加上正向电压时电阻很小，能良好导通，加上反向电压时电阻很大，接近开路截止，这就是它的单向导电性。这个特性也可以理解为在电路中，二极管只准电流从其正极流向负极，不准反向流通。
