数据移位指令
发布时间:2015/9/23 19:14:55 访问次数:1016
FP1高级指令系统中包含了位、 PAM2861字以及字段的左／右移位指令，共有16位数据的左／右移位、4位BCD码的左／右移位，字数据的左／右移位、16位数据的左／右循环移位等12条指令，见表7-46。其中位移位指令有进位标志位参与运算，并分为非循环移位指令（普通移位）和循环移位指令两种。这些移位指令比前文介绍过的SR指令的功能要强大得多，且不像SR那样每次只能移动1位，而是可以根据需要，在指令中设置一次移动若干位。此外，各种通用寄存器都可以参与多种移位操作，其操作结果影响内部特殊继电器R9009（进位标志）或特殊数据寄存器DT9014。

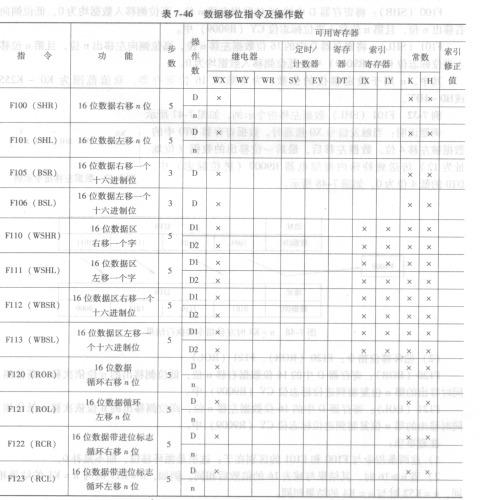

表7-46数据移位指令及操作数
FP1高级指令系统中包含了位、 PAM2861字以及字段的左／右移位指令，共有16位数据的左／右移位、4位BCD码的左／右移位，字数据的左／右移位、16位数据的左／右循环移位等12条指令，见表7-46。其中位移位指令有进位标志位参与运算，并分为非循环移位指令（普通移位）和循环移位指令两种。这些移位指令比前文介绍过的SR指令的功能要强大得多，且不像SR那样每次只能移动1位，而是可以根据需要，在指令中设置一次移动若干位。此外，各种通用寄存器都可以参与多种移位操作，其操作结果影响内部特殊继电器R9009（进位标志）或特殊数据寄存器DT9014。
表7-46数据移位指令及操作数
