数据计算指令：F84一F88

    F84一F88这5条指令是将D指定的16位数据或32位二进制数据分别求反、求补、取绝对值，OCP8164A并将结果存储在D或(D +1，D)中。操作数D不可用寄存器WX、K、H。

   16位数据符号位扩展指令：F89 (EXT)

   F89 (EXT)是16位二进制数符号位的扩展指令，其功能为将D指定的16位数据的符号位全部复制到D +1寄存器的各个位中，保留D寄存器，扩展结果作为32位数据存储于(D +1，D)中。用该指令可将16位数据转变为32位数据。

   例7-28 F89 (EXT)指令应用示例。如图7-37。

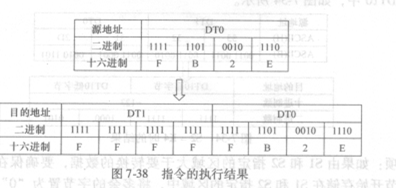

   例题说明：当触发信号XO接通时，该指令将DT0中数据的符号位复制到DT1中，存放在DTO和DT1中的数据就可作为32位二进制数来处理，如图7-38所示。其中DTO中的数据HFB2E  图7-37 F89 (EXT)是“- 1234”的补码。若DTO=H1234，则指令执行后DTO=指令应用举例H1234．DTl=HO．即将DTO的符号位“0”犷展到DT1中，DT1中的每一位都是0。
