在大型机床设备中，D3C-2210为了操作方便，常要求能在多个地方进行控制。如图2-42a所示把起动按钮并联连接，停止按钮串联连接，分别安置在三个地方，就可三地操作。

   在大型机床上，为了保证操作安全，要求几个操作者都发出主令信号（按起动按钮），设备才能工作，常采用图2-42b所示按钮串联的控制电路。

   2-1  三相笼型异步电动机起动方式有哪两种？各有什么特点？分别适用于什么场合？

   2-2试叙述“自锁”、“互锁”的含义，并举例说明各自的作用。

   2-3试画出某机床主电动机控制电路图要求：

   1)可正反转；

   2)可点动、两处起停；

   3)可反接制动；

   4)有短路和过载保护；

   5)有安全工作照明及电源信号灯。    ．

   2-4试设计两台笼型电动机Ml和M2的顺序起动、停止的控制电路。具体要求如下：

   1) Ml、M2能顺序起动，并能同时或分别停止。

   2) Ml起动后M2起动，Ml可点动，M2可单独停止。

   3) Ml先起动，经lOs后M2自行起动。

   4) Ml起动后M2才能起动，停止时，M2停止后Ml才能停止。

   2-5试设计工作台前进一退回控制路。工作台由电动机M驱动，行程开关ST1、Srl2分别装在工作台的原位和终点。要求满足如下：

   1)前进一后退停止到原位；

   2)工作台到达终点后停一下再后退；

   3)工作台在前进中能立即后退到原位；

   4)有终端保护。

   2-6要实现工作台的往复运动，如何改变上题的控制电路？

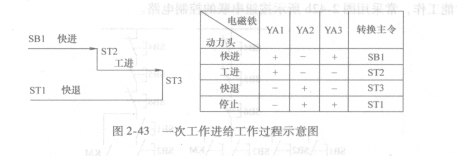

   2-7试设计一次工作进给的液压动力滑台的液压系统与电气控制图，其液压与电气控制的工作过程示意图如题图2-43所示，其中SB1为按钮，ST1、Srl2、ST3、ST4为行程开关，YA为电磁阀的电磁阀线圈。要求满足如下：

   1)能手动与自动转换；

   2)能点动快进控制；

   3)能手动快退控制。
