延边三角形减压起动的方法是在每相定子统组中引出一个抽头， LM3S2965-IQC50电动机起动时将一部分定子绕组接成△联结，另一部分定子绕组接成丫联结，使整个绕组接成延边三角形联结，其绕组连接情况如图2-11所示。经过一段时间，电动机起动结束后，再将定子绕组接成△联结全压运行。电动机定子绕组作延边三角形接线时，每相定子绕组所承受的电压大于丫联结时的相电压，而小于△联结时的相电压。这样，在不增加其他起动设备的前提下，既起到减压限流的作用，又不致使电动机起动转矩太低。并且电动机每相绕组电压的大小可随电动机绕组抽头位置的改变而调节，从而克服了丫．△减压起动时启动电压偏低、起动转矩偏小的缺

点。但延边三角形减压起动方法仅适用于定子绕组有抽头的特殊三相交流异步电动机。

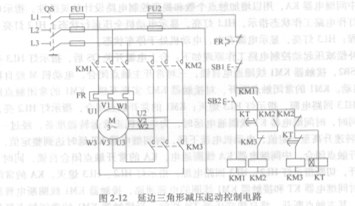

   图2-12所示为延边三角形减压起动控制电路。主电路中接触器KM1和KM3主触点闭合，电动机作延边三角形联结起动；接触器KM1和KM2主触点闭合时，电动机作三角形接法全压运行。
