使用XJ01系列白耦补偿起动电路

发布时间:2015/9/12 20:36:37 访问次数:570

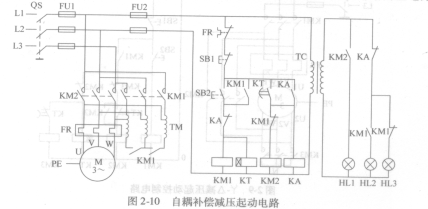

   图2-10所示为使用XJ01系列白耦补偿起动电路,自耦补偿减压起动电路由主电路、控JA1A-TMP-DC12V-P制电路和指示电路所组成。主电路由转换开关QS、熔断器FU1、接触器KM1和KM2主触点、自耦变压器TM、热继电器FR、电动机M组成;控制电路由熔断器FU2、热继电器FR常闭触点、停车按钮SB1常闭触点、起动按钮SB2常开触点、时间继电器KT线圈及延时闭合常开触点、中间继电器KA线圈及常开常闭触点、接触器KM1和KM2线圈及辅助常开常闭触点组成。指示电路由KA常闭触点:KM1辅助常开常闭触点、KM2辅助常开触点、指示灯HL1、HL2和HL3组成。其中主电路中自耦变压器TM和接触器KM1的三对常开主触点构成自耦变压器的减压起动电路,接触器KM2主触点用以实现电动机全压运行。控制电路中选用中间继电器KA,用以增加触点个数和提高控制电路设计的灵活性。指示电路中用三个信号灯作电路工作状态指示,HL1灯亮,显示电动机全压运行状态;HL2灯亮,显示减压起动过程;HL3灯亮,显示电源有电,电动机处于停车状态。



   图2-10所示为使用XJ01系列白耦补偿起动电路,自耦补偿减压起动电路由主电路、控JA1A-TMP-DC12V-P制电路和指示电路所组成。主电路由转换开关QS、熔断器FU1、接触器KM1和KM2主触点、自耦变压器TM、热继电器FR、电动机M组成;控制电路由熔断器FU2、热继电器FR常闭触点、停车按钮SB1常闭触点、起动按钮SB2常开触点、时间继电器KT线圈及延时闭合常开触点、中间继电器KA线圈及常开常闭触点、接触器KM1和KM2线圈及辅助常开常闭触点组成。指示电路由KA常闭触点:KM1辅助常开常闭触点、KM2辅助常开触点、指示灯HL1、HL2和HL3组成。其中主电路中自耦变压器TM和接触器KM1的三对常开主触点构成自耦变压器的减压起动电路,接触器KM2主触点用以实现电动机全压运行。控制电路中选用中间继电器KA,用以增加触点个数和提高控制电路设计的灵活性。指示电路中用三个信号灯作电路工作状态指示,HL1灯亮,显示电动机全压运行状态;HL2灯亮,显示减压起动过程;HL3灯亮,显示电源有电,电动机处于停车状态。
