部件的进出线除大截面导线外，都应经JR9031-5M遗接线板，不得直接进出。    ．

   图2-4所示为根据图2-1电气原理图绘制的接线图，它表示机床电气设备各个单元之间的接线关系，并标注出外部接线所需的数据，根据机床设备的接线图就可以进行机床电气设备的总装接线。对某些较为复杂的电气设备，电气安装板元件较多时，还可以画出安装板的接线图。对于简单设备，仅画出接线图就可以了。实际工作中，接线图常与电气原理图结合起来使用，CA6140型车床的电气安装接线如图2-4所示。

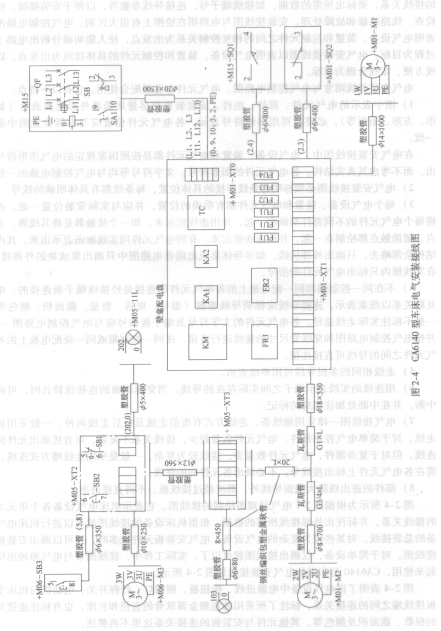

   图2-4表明了该电气设备中电源进线、按钮板、照明灯、行程开关、电动机与机床安装板接线端之间的连接关系，标注了所采用的包塑金属软骨的直径和长度，也有标注连接导线的根数、截面积及颜色等。其他元件与安装板的连接关系这里不再赘述。
