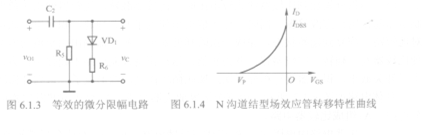

要生成周期性变化的阶梯波，HK-GDP02需要A3构成的迟滞比较器和场效应管组成的控制开关联合作用。N沟道结型场效应管的转移特性曲线如图6.1.4所示。当VGS的绝对值超过一定值时（超过I vPI时），场效应管截止，就相当于一个关闭的开关。反之，当1VGsl<l VPI时，场效应管导通，开关接通。开关状态由栅源电压来控制。A3的同相端接一个负的参考电压一昧，在阶梯波产生过程中，使比较器的输出电压为负值，此时二极管VD2导通，使场效应管栅极电压为负值，这个负电压的绝对值超过1 vPI，场效应管处于夹断状态，等效子开关打开状态，于是对积分电路也没有影响。与此同时，二极管VD3截止，A3对Ai组成的方波方生器也没有影响。当积分器的输出端电位不断降低时，阶梯的个数也不断增加，一旦A3的反相输入端和同相输入端的电位相同时，A3就发生翻转，A3的输出端电压变为正值。这时二极管VD2截止，场效应管的栅极电位变为零，使得场效应管导通，电容C3很快通过场效应管放电，同时，二极管VD3也由原来的截止变为导通，使Ai的输出为负值。即每次A3的输出都为负值，使阶梯波的起始波形相同。
