在“Create based upon an existing project”下可以看到许多已有的工程和电路图。这里HD6417709AF133选择“Create a blank project”，进入仿真电路图绘制窗口，并开始绘制电路图，如图4,2.5所示。

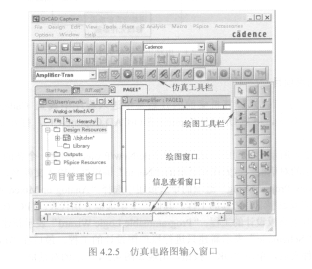

    图4.2.5仿真电路图输入窗口

   图4.2.5中包含了项目管理窗口、绘图窗口和信息查看窗口三个主要工作窗口。其中项目管理窗口是一个资源管理器，综合管理电路原理图以及与它相关的一系列文件，窗口的标题栏同时显示了该工程的类型；绘图窗口就是原理图编辑器，用来绘制电路原理图；信息查看窗口用于实时显示操作]_程的提示及出错信息。需要注意的是：项目管理视图和绘图窗口只有一个为当前窗口，当鼠标单击绘图窗口时激活该窗口。在这两个不同的活动窗口下，Capture程序的主菜单栏有所不同。
