一、实验目的

   1．了解脉冲信号的概念与AD671JD-750应用意义。

   2．熟悉555集成定时器的工作原理与使用方法。

   3．掌握脉冲波形的产生及其应用。

   二、实验原理

   脉冲波形

   广义上，凡不具有连续正弦波形状的信号，几乎都可以称为脉冲信号，例如矩形波、方波、锯齿波等。最常见的脉冲波形是矩形波和方波，广泛应用于数字电路中。

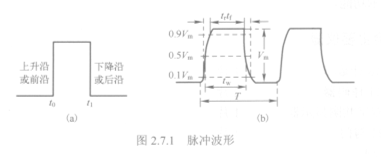

   图2.7.1(a)所示的理想正向脉冲波形，在t时刻出现上升沿或前沿，在f．时刻出现下降沿或后沿，因为假设上升沿和下降沿的变化是在Os内完成的，称为理想脉冲波形。对一个正向脉冲，前沿为上升沿，后沿为下降沿；对一个反向脉冲，前沿为下降沿，后沿为上升沿。
