一、实验目的

   1．了解双踪示波器，低频信M24C02-WMN6TP号发生器，直流稳压电源，交流毫伏表，万用表的简单工作原理和主要技术指标；

   2．掌握示波器测量交流电压幅度、频率及相位的基本方法；

   3．掌握信号发生器面板各按钮的作用和使用方法；

   4．掌握使用交流毫伏表定量测量电信号的方法；

   5．掌握直流稳压电源和万用表的使用方法。

   二、实验原理

   电子仪器是电子技术实验的基本工具，离开它们是无法工作的。常用的电子仪器主要分两大类：

   (1)测量仪器：只有输入端口，输入量就是被测电路的电参量。例如：示波器、交流毫伏表、万用表等。

   (2)激励源仪器：只有输出端口，输出量就是被测电路需要的电参量。例如：信号发生器和直流稳压电源等。

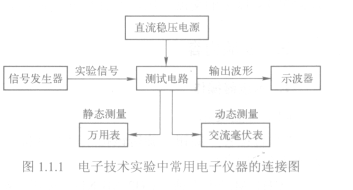

   在电子技术实验中，仪器常用来测量和定量分析电路的静态和动态工作状况，它们在测试电路中的接线情况如图1.1.1

所示。接线时应注意，因大多数电子仪器的两个测量端点是不对称的，为了防止外界干扰，各仪器的公共地端应连接在一起，称为“共地”。
