灵敏度的检测
发布时间:2015/8/14 22:38:12 访问次数:446

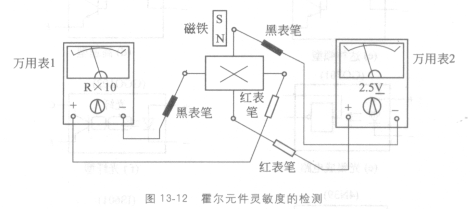

检测方法如图13-12所示。将万ATMEGA8U2-MU用表1置于R×1挡（或RX10挡，视控制电流大小而定），给霍尔元件一个控制电流，将万用表2置于直流电2. 5V挡，测霍尔元件的输出电压UH。用一块永久磁铁垂直方向靠近霍尔元件的表面，此时万用表2的指针应向右偏转。万用表2的指针向右偏转幅度越大，表明此霍尔元件的灵敏度KH越高。连接电路时，要注意霍尔元件的输入和输出端，如果万用表2的指针向左偏转，则要将永久磁铁的N极、S极调换一下。
图13-12霍尔元件灵敏度的检测
检测方法如图13-12所示。将万ATMEGA8U2-MU用表1置于R×1挡（或RX10挡，视控制电流大小而定），给霍尔元件一个控制电流，将万用表2置于直流电2. 5V挡，测霍尔元件的输出电压UH。用一块永久磁铁垂直方向靠近霍尔元件的表面，此时万用表2的指针应向右偏转。万用表2的指针向右偏转幅度越大，表明此霍尔元件的灵敏度KH越高。连接电路时，要注意霍尔元件的输入和输出端，如果万用表2的指针向左偏转，则要将永久磁铁的N极、S极调换一下。
图13-12霍尔元件灵敏度的检测
