滤波器就是指过滤电磁信号的装置，接收器接收到的信号是杂乱无章的电磁波，可通过AR7240-AH1A滤波器筛选出需要的电磁波信号。滤波器主要应用于移动电话、无线电话、卫星通信和GPS全球定位系统等。

   陶瓷滤波器

   陶瓷滤波器是所有用陶瓷振子组成的选频网络的总称。陶瓷滤波器主要利用陶瓷材料压电效应实现电信号一机械振动一电信号的转化，从而取代部分电子电路中的LC滤波电路，使电路工作更加稳定。具有噪声电平低、信噪比高、体积小、无需凋整、工作稳定、价格便宜的优点，并使装配调试工作更加简单化。目前，陶瓷滤波器已在电器设备中获得广泛的应用。陶瓷滤波器的实物图如图13-5所示。

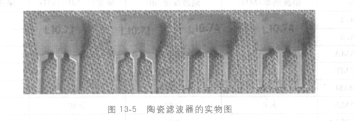

   图13-5  陶瓷滤波器的实物图

   由于陶瓷滤波器机械振动对频率响应很灵敏，故其品质因数Q值很高，幅频和相频特性都非常理想。陶瓷滤波器有二端和三端两种，其电路符号和等效电路如图13-6所示。
