把黑表笔接LED数码器的1脚，将电池负极引出一条软线，用软线依次去接触LED数码器的其他引脚(2～10引脚)若只有软线接触3脚和8脚，LED数码管某一笔段才发出光来，而接触其他引脚数码管不发光。NT2H1311G0DUDZ说明引脚3和8是公共极，此LED数码管是共阴极的。

   共阳极LED数码管检测方法与共阴极LED数码管的检测方法一样，只是把电池引线互换一下即可。

   用电池测定半导体数码管各引脚所对应的笔画

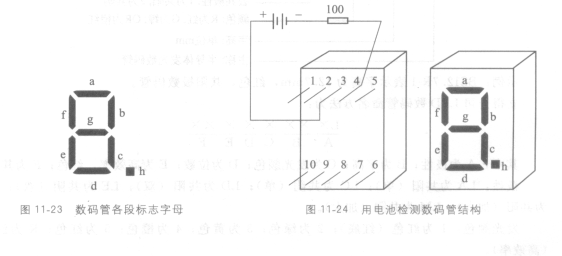

    数码管每一段实际上就是一个发光二极管，共阳极就是将8段发光二极管的8个正极连在一起，共阴极就是8段发光二极管的负极连在一起。每段在数码管上的位置（用a、b、c……表示）如图11-23所示（共阳极和共阴极是一样的）。要知道每个引脚所对应笔画段(a、b、c……)，可用两节电池(串联成3V)和一个电阻分别去点亮每段发光二极管，即可迅速得知你手头现有的数码管引脚与笔画的关系，参见图11- 24。
