数字输入多功能端子l和5设为“取消内部软连接”，设置参数为“El- 00 =0，El-04 =0”。取MAX127BEAI消内部软连接的意义为：取消端子正常意义上的连接，改为连接变频器的定时器模块，端子5连接定时器的输入端，端子1连接定时器的输出端。端子5外接红外光敏传感器，当有人接近扶梯时，由红外光敏传感器输入一个跳变信号，起动定时器计时，当计时时间到，计时器输出开关信号，由数字端子1控制变频器升速。定时器的输出可以在内部逸择为多段频率选择（设置CL- 19为Ol—04，具体参考森兰SB80变频器使用手册中E2和F7单相关部分的说明）。

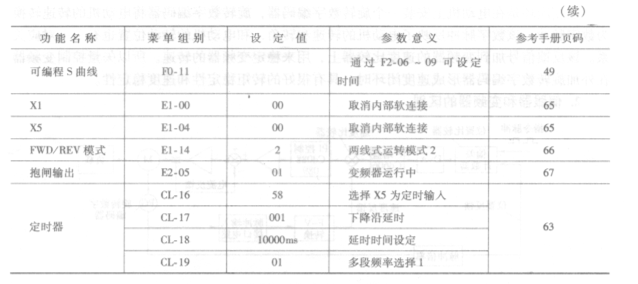

   变频器端子选择如图9-2所示，变频器的关键参数设置见表9-1所列。

    该例是一个可实现正反转和段速控制的系统，如果就控制正反转和段速而言，任何变频器都可实现。该例除了上述功能之外，还有定时功能，利用变频器的定时功能完成了检测定时、无人减速的控制功能。

   变频器随着应用的不断深化，功能也在不断的增强。大家知道，变频器经常和PLC配合应用，如果将部分PLC的功能移植到变频器，在一些场合就可以省掉PLC，简化系统的复杂性并且节约投资。森兰SB80正是这样一款多功能矢量控制变频器。
