某制药厂鼓风机经常出现断轴现象

   故障现象：IAM81008-TR1某制药厂采用变频器驱动鼓风机，为车间换新空气。共有4台鼓风机并联工作（见图8-17）。每天工作时采取顺序起动的方法，第1号风机起动后，再起动第2号，第3号…，直到4台风机全部起动。后来发现，后起动的风机出现断轴现象，断轴位最是在电动机轴承到风扇之间的薄弱环节处切断（见图8-17）。

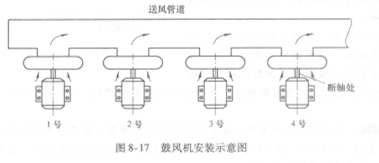

   图8-17鼓风机安装示意图

   故障分析：因为4台风机向同一送风管道中鼓风，为了减小风阻，风机中没有安装止回装置。当风机顺序起动后，管道中的风压升高，此时后起的风机因为出口压力大于进口压力，风机叶轮被风吹得反转，当反转风机起动时，作用在电动机（风机）轴上的是一冲击剪切力，电动机轴长期受到这种剪切力的作用，当达到疲劳极限，机轴断裂。

   故障排除：解决断轴现象有两种方法，一种是在风机的出口安装止网挡板；另一种方法是设置变频器参数。给变频器设置起动前直流制动，当风机的叶轮停止转动时，变频器才开始起动，起动时序设置如图8-18所示。故障消除。
