有一通信系统，在工作中有时出现通信中断现象，中断时间较短，没有什么规律。

   经过检查发现通信距离较短， K3QF2F20EM-QGCFT00E选择的波特率较低，设备安装完毕就发现有此故障。在设备安装时，就对安装工艺进行了核对，电缆屏蔽接地良好，端子连接牢固，通信端子直流电压正常。因在外观上看不出什么问题，怀疑是否受到电磁干扰。

   用示波器测量通信电缆的电压波形，一般情况下波形基本正常，通信也在正常进行。图6-8a所示是正常的信号波形。为了捕捉故障现象，用示波器监视通信电缆的信号情况，当示波器显示如图6-8b所示波形，通信中断。由图中可见，通信信号的波形

上叠加上了大量的高次谐波，而且谐波的幅值达到了3V以上。当干扰谐波消失，通信又恢复正常。

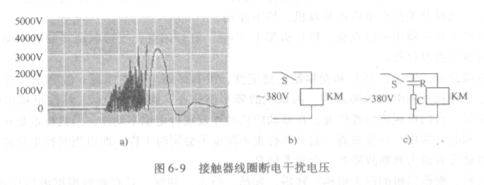

   突然出现的电磁干扰来自何处呢？为什么很短的时间内就又消失了呢？后来通过观察，是电源中有负载切换时，通信信号就出现干扰。该通信设备和电源切换接触器安装在同一控制柜中，检查接触器的控制线圈，两端没有安装泻放电路（见图6-9b），在线圈释放时，在线圈两端激起4000V的自感电压(见图6-9a)，该电压产生的高次谐波形成非常强的辐射干扰。在线圈两端并联上0. 22 yF电容器和50Q电阻的串联消振电路，当线圈释放时自激振荡

现象消除。

   再观察通信情况，中断现象不再发生。
