变频器在运行中，运行电流LM2901QDRG4Q1超过了额定电流值但又小于电流上限值，称为过载。变频器出现过载并不立即跳闸保护，而是通过一定的时间积累，才报过载故障。过载报警时间的长短和过载电流的大小有关，过载电流越大，累计报警时间越短。

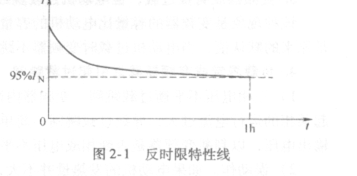

   变频器过载遵循反时限特性线规律，如图2-1所示。根据反时限特性，当变频器的输出电流达到额定电流的95%或工作时间达到th，变频器报过载跳闸。大家要注意变频器的这一特性，特别是在风机、水泵选用时，当变频器的工作电流较大，就要选择高一级95%/。功率档次的变频器，因为这些负载有时是连续恒功率运行的，虽然电流没有达到额定值，但因运行时间较长，变频器会过载跳闸。

   流检测电路检测的变频器三相输出电流，当变频器三相输出电流超过了设定值或超过了变频器的额定电流，变频器报过载，所以变频器过载是变频器的三相输出电流大了。
