前面的章节已经对红外传感器的关键技术作了全面深入的研究。在此基础上，MC100EP05DTG本章将以甲烷(CH。)系统气体为检测的目标气体，利用前文设计的红外传感器，进行单一气体检测传感器一微光学甲烷红外传感检测系统的设计讲解。

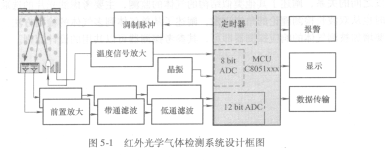

   根据前面的章节，用一个合理的检测设备去检测输出信号，输出信号需要被前置处理和放大，然后经A-D转换、信号处理，最由单片机判断与计算。为了实现便携式、微型化的性能，采用高度集成的混合型单片机，设计了如图5-1所示的检测系统。

   该检测系统主要包括红外气体传感器、信号处理电路、光源调制电路、微处理单元及外部数据传输与报警装置。其核心部件是红外气体传感器；信号处理电路主要是红外传感器的微弱信号检测，对于红外探测器感应其体浓度的变化，输出其微弱的信号，那么合理的信号检测装置是传感器信号提设讣的关键，探

器输出信号与气体浓度之间的关系将在下一章详细分析；微理元主要完成各类计算与判断及控制等功能，是气体传感系统的智能核心部件。

   图5-2所示为设计过程中开发研究的气体检测传感器模块，该模块可以方便使用，同时也可以更换敏感探测头来实现其它气体的测试用i根据不同的检测应用需求更换软件程序即可。
