对于体积小、不规则、AD8671ARMZ形状复杂的特殊零件，在实际应用过程中往往需要精确获取此类零件的几何尺寸、表面质量、表面粗糙度等主要参数。传统参数检测方法多为人工检测，检测效率低，满足不了冷挤压加工工艺批量生产微小锥体零件检测问题，而且人为因素影响较大。为了实现微小不规则零件关键参数的自动、快速检测，设计一种能高效综合检测微小锥体零件关键参数的自动检测仪器。

   被测微小零件外形结构

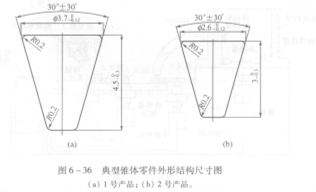

   典型不规则锥体零件外形结构尺寸如图6 -36所示。

   图6 -36典型锥体零件外形结构尺寸图

    自动检测设备的技术指标及总体方案选择

    技术指标

    (1)数字检测系统识别分辨率为81t,m。

    (2)识别零件表面划伤、裂纹的宽度最小为201.t,m；识别零件表面锈蚀、夹杂、毛刺的最小几何尺寸为20 p4mx20ym。

   (3)能自动识别被检测零件的锥体粗糙度Ra是否达到1.61im。

   (4)按合格与不合格自动收集检测过的产品，自动剔除不合格产品。

   (5)尺寸检测、表面缺陷检测、表面粗糙度检测，三种功能相互独立，检测结果互不影响。
