按传统机械设计方法
发布时间:2015/5/20 21:28:00 访问次数:558

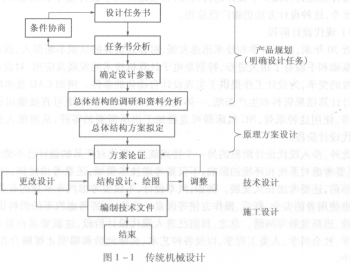

图1-1所示为一般传统机械设计过程。由图1-1可见,达一过程的特点是:
(1)它的每一个环节都依靠设计者用手工方式来完成。从本质上来说,DVST2800T这些都是凭借设计者直接的或间接的经验,通过类比分析或经验公式来确定方案,对于特别重要的设计或计算工作量不太大的设计,有时可对拟定的几个方案做计算对比。方案选定后机
械零件的设计方法或按标准选用,最后绘出整机及部件装配图零件图,编写技术文件,从而完成整机设计。
(2)按传统机械设计方法,设计人员的大部分精力耗费在零部件的常规设计(特别是繁重而费时的绘图工作)中,而对整机全局问题难以进行深入研究,对于一些困难而费时的分析计算,常常不得不采用作图法或类比定值等粗糙的方法,因此,传统机械设计方法具有很大的局限性,主要表现在以下方面:①方案的拟定很大程度上取决于设计者的个人经验,即使同时拟定了几个方案,也难以获得最优方案;②在分析计算工作中,由于受人工计算条件的限制,只能采用静态的或近似的方法而难以按动态的精确的方法计算,计算结果未能完全反映零部件的真正工作状态,影响了设计质量;③设计工作周期长,效率低,成本高。
图1-1所示为一般传统机械设计过程。由图1-1可见,达一过程的特点是:
(1)它的每一个环节都依靠设计者用手工方式来完成。从本质上来说,DVST2800T这些都是凭借设计者直接的或间接的经验,通过类比分析或经验公式来确定方案,对于特别重要的设计或计算工作量不太大的设计,有时可对拟定的几个方案做计算对比。方案选定后机
械零件的设计方法或按标准选用,最后绘出整机及部件装配图零件图,编写技术文件,从而完成整机设计。
(2)按传统机械设计方法,设计人员的大部分精力耗费在零部件的常规设计(特别是繁重而费时的绘图工作)中,而对整机全局问题难以进行深入研究,对于一些困难而费时的分析计算,常常不得不采用作图法或类比定值等粗糙的方法,因此,传统机械设计方法具有很大的局限性,主要表现在以下方面:①方案的拟定很大程度上取决于设计者的个人经验,即使同时拟定了几个方案,也难以获得最优方案;②在分析计算工作中,由于受人工计算条件的限制,只能采用静态的或近似的方法而难以按动态的精确的方法计算,计算结果未能完全反映零部件的真正工作状态,影响了设计质量;③设计工作周期长,效率低,成本高。
