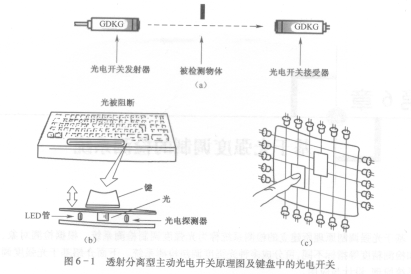

用发光管和接收管分别相对安装形成光的通路，当有物体挡光通路时开关就断开，J0026D01ENL如图6 -1(a)所示。图6-1(b)、(c)为许多对光电开关所组成的一个阵列，它可用于计算机的键盘输入开关。此外，透射型开关也用子工业自动控制、门动报警及一些引爆、燃烧等封闭室内的室外点火等控制。

  反射型主动开关

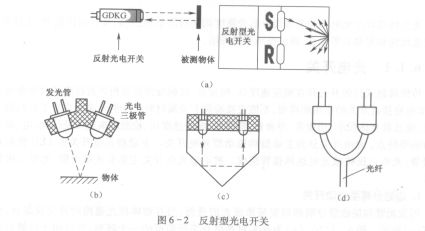

  反射型主动开关如图6 -2(a)所示。光电开关的一对管子平行安装(或略有倾角，图6-2(b》。当光源发出的光遇到障碍时，障碍物反射回来的光被接收管接收从而触发开关。这种开关可应用于各种机械运行的位置传感、行程限制和汽车的紧急制动等。图6 -2(c)所示为液面自动探测的光电开关。发光管发出的光经斜面框架反射后到达接收管，形成光的通路。

    图6-1透射分离型主动光电开关原理图及键盘中的光电开关

当液面上升后，没有足够光能量从液体内透射到接收管上，从而使得通路受阻，开关断开。图6 -2(d)所示为用光纤光电开关，可用于狭窄区域内作开关用。
