光控定时路灯电路
发布时间:2015/5/7 20:34:00 访问次数:631

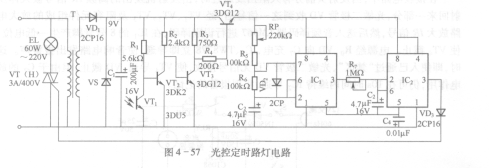

图4 -57表示照明灯在傍晚工作若干小时后自动熄灭的光控定时路灯的电路图,天黑后,BCM1250B2K700在光电开关作用下,VT4导通,IC1等构成的振荡电路启振,IC1第3脚有脉冲不断输出。由于C,的充电时间常数较大,且振荡电路的振荡周期T《R7 C3,故刚开始工作时C3上的电压等于1/3U。。,IC2的第3脚输出力高电压,触发双向晶闸管SCR导通,灯泡ZD两端发光。此后,C3在充电脉冲作用下,只要振荡电路满足充电时间兀大于放电时间T2,且T2+正《R7 C3,即可使电容C3上的电压在充、放电的过程中逐步上升,且上升速度可通过适当调整T2、Ti时间常数和R7、C3的参数得到改变。当C3上的电压升到大于1/3U。。时,IC2等构成的触发电路即会翻转,当输出由高电平转为低电平时,SCR失去触发电压而阻断,电灯熄灭。
图4 -57表示照明灯在傍晚工作若干小时后自动熄灭的光控定时路灯的电路图,天黑后,BCM1250B2K700在光电开关作用下,VT4导通,IC1等构成的振荡电路启振,IC1第3脚有脉冲不断输出。由于C,的充电时间常数较大,且振荡电路的振荡周期T《R7 C3,故刚开始工作时C3上的电压等于1/3U。。,IC2的第3脚输出力高电压,触发双向晶闸管SCR导通,灯泡ZD两端发光。此后,C3在充电脉冲作用下,只要振荡电路满足充电时间兀大于放电时间T2,且T2+正《R7 C3,即可使电容C3上的电压在充、放电的过程中逐步上升,且上升速度可通过适当调整T2、Ti时间常数和R7、C3的参数得到改变。当C3上的电压升到大于1/3U。。时,IC2等构成的触发电路即会翻转,当输出由高电平转为低电平时,SCR失去触发电压而阻断,电灯熄灭。
