像管是直视型光电真空成像器件，像管包AD7414ARM-0括变像管和图像增强管两大类。变像管是指把不可见光图像变为可见光图像的真空光电管；图像增强管是指能够把亮度很低的光学图像变为有足够亮度图像的真空光电管。

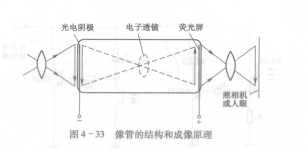

   像管实现图像的光电转换和亮度增强是通过三个环节来实现的：光电阴极、电于光学部分和光电转换部分，如图4 -33所示，它们被封装在高真空的管壳内。光电阴极把不可见光图像或亮度很低的光学图像，转换成光电子发射图像。电子光学部分有电聚焦和磁聚焦两种形式，它可以使光电阴极发射出来的光电子图像，在保持相对分布不变的情况下获得能量或数量的增加，并聚焦成像。光变换部分，即荧光屏，它的功能是使发射到它上面的电子图像变成可见的光学图像。

   光电阴极进行图像转换的物理过程可以简要描述如下：能量为hv的辐射量子入射到光电发射体内，与体内电子产生非弹性碰撞而交换能量，当辐射量子的能量大于电子产生跃迁需要的能量时，电子被激发到受激态，这一低能量的电子图像在静电场或电磁复合场的作用下得到加速并聚焦到荧光屏上。在到达像面时，高速运动的电子流，能量很大，由此完成了电子图像的能量增强。像管中特定设置的静电场或电磁复合场称为电子光学系统。由于它具有聚焦电子图像的作用，故又称为电子透镜。

   通常采用荧光屏把电子图像转换成可见的光学图像。荧光屏是由发光材料的微晶颗粒沉积而成的薄层，介于绝缘体和半导体之间，因此当它受到高速电子轰击时，会积累负电荷，使得加在荧光屏上的电压难以提高，为此应在荧光屏上对着光敏面的内侧蒸镀一层铝膜，引起积累的负电荷，从而增加荧光面的光输出，同时可以防止光反馈到光阴极。
