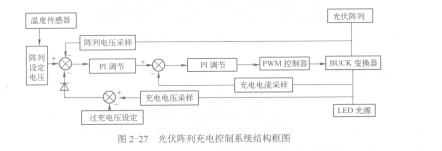

光伏阵列充电控制系统结构框图如图2-27所示，由太阳能电池的VI输出特性曲线可知，D2W215DD其最大功率点与日照及太阳能电池的温度有关，为了提高太阳电池的发电效率，在系统中加入一个太阳能电池峰值功率跟踪器，即CVT式的MPPT跟踪器。由于太阳能电池的最大功率点几乎分布于一条垂直线的两侧，可以假定太阳能电池阵列的最大功率输出点大致对应于某个恒定电压，这就大大简化了系统MPPT的控制设计。仅需从生产厂商处获得最大数据，并使太阳能电池阵列的输出电压钳位于最大值Vmax即可，实际上是把MPPT控制简化为稳压控制，这就构成了CTV式的MPPT控制。通过改变开关管的脉冲宽度，可以控制变换器给蓄电池充电的电流，保证蓄电池具有最大可能的充电电流，从而达到最大功率点跟踪的目的。为保证对蓄电池有效地充电，在控制回路中应增加蓄电池充电电压与电流的反馈，以实现过压和过流保护，以及恒压充电控制。同时，为适应温度变化对太阳能电池阵列的影响，根据不同的温度或季节调节太阳能电池阵列的输出电压，可利用微处理器采集太阳能电池阵列温度，并根据温度查表或计算在当前温度下太阳能电池阵列最大功率点的输出电压。
