原理电路设计
发布时间:2015/4/3 21:03:05 访问次数:461

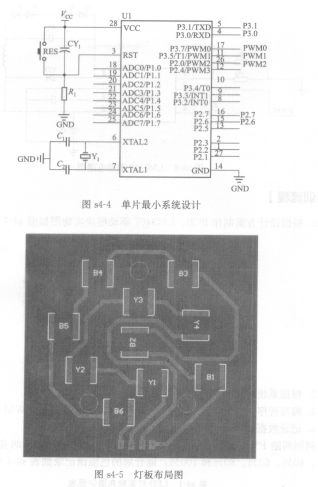

(1)单片机系统设计。A1040A以STC单片机为核心设计最小系统电路,一体化红外接收头的输出端接到单片机的P3. 2/INTO,如图s4-4所示。
(2)灯板设计。采用6个白光LED灯珠,4个黄光LED灯珠,没有光学分布的要求,只要大致均匀分布即可,布局如图s4-5所示。图中b代表白色,Y。代表萤色。
(3)LM3407驱动电路设计。采用LM3407驱动大功率LED,需要两块驱动模块,分别驱动白光LED和黄光LED,如图s4-6所示。白光LED驱动模块的PWM接到单片机的PWMO,黄光LED驱动模块的PWM接到单片机的PWM1。
根据LM3407的数据手册,10UT- RSNSf,其中RISNS一意¥鼍。为实现Iour≈240mA,需设定Ri—1Q,R2 =5. 602,所以Iour =233mA。
