缟码芯片HS6221的编码方式
发布时间:2015/4/3 20:41:47 访问次数:875
缟码芯片HS6221的编码方式。HS6221所发射的一帧码含有一个引导码、16位的用户编码和8位的按键数据码，A103LFT-2.5按键数据码的反码也同时被传送。引导码由一个9ms的载波波形和4.5ms的关断时间构成，它作为随后发射的码的引导，这样当接收系统是由微处理器构成的时候，能更有效地处理码的接收与检测及其他各项控制之间的时序关系。每次8位的码被传送之后，它们的反码也会被传送，减少了系统的误码率。HS6221的编码方式如图s3-3所示。

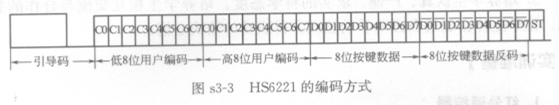

图s3-3 HS6221的编码方式
缟码芯片HS6221的编码方式。HS6221所发射的一帧码含有一个引导码、16位的用户编码和8位的按键数据码，A103LFT-2.5按键数据码的反码也同时被传送。引导码由一个9ms的载波波形和4.5ms的关断时间构成，它作为随后发射的码的引导，这样当接收系统是由微处理器构成的时候，能更有效地处理码的接收与检测及其他各项控制之间的时序关系。每次8位的码被传送之后，它们的反码也会被传送，减少了系统的误码率。HS6221的编码方式如图s3-3所示。
图s3-3 HS6221的编码方式
