I-Bus系统的基本构成是线，线与S0002LB线之间通过线路耦合器进行连接构成一个区域，区域之间再通过区域耦合器进行连接，从而构成一个完整的系统。

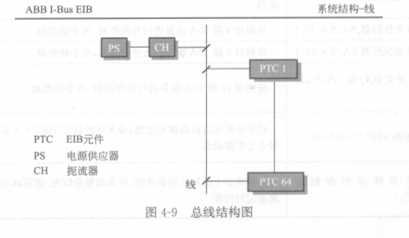

   多达64个总线元件通过总线连接可构成最小的总线结构，称为线。一根线的最大长度为lOOOm，两个元件之间的最大距离为700m。在实际应用中，如果线长需要超过lOOOm，可采用中继器或采用光纤连接的方式将线长加以扩展。总线结构如图4-9所示。

   通过线路耦合器，最多15条支线可连接成为一个区域，因此一个区域最多可容纳15×64-960个元件。区域系统结构如图4-10所示。

   ABB I-Bus EIB    系统结构一线

   通过区域耦合器，最多15个区域可连接起来，组成一个完整EIB系统，因此，14000个左右的总线元件可连接在一个EIB总线系统中。一些总线元件还可以控制多达8个独立的电路。这种拓扑结构使系统排列紧密、层次分明，且有利于将来对系统的进一步扩容，真正体现了EIB系统的灵活性，这是传统的布线方式所无法比拟的。
