由于IRS2540须输出两个互不交叉的驱动信号，一个用来控制开关管，另一个用来控制同步整流管，A029CONTROL即所谓高、低边信号，因此为了确保这两个信号不产生交叉，在它们之间有一个死区时间。高、低边输出与电流反馈信号之间的关系如图3-27所示。

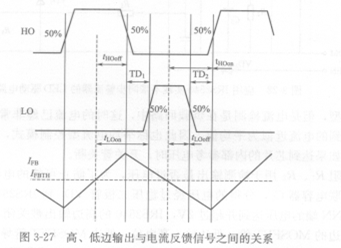

   图3-27高、低边输出与电流反馈信号之间的关系

   从IFB（输出电流反馈）上升到IFBTH开始算起，直到低边输出高电平（上升沿的50%外）对应的时间为tLOo。，从IFB上升到IFBTH开始算起，直到高边输出低电平（下降沿的50%）对应的时间为tHOoff，这两个时间之差为死区时间TDi。同理还有tHOo。和tLOoff和死区时间TD2。
