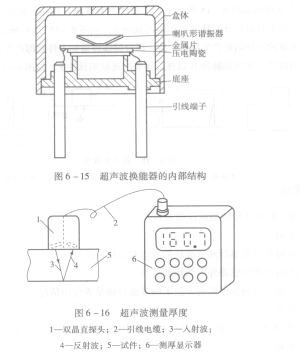

图6 -14所示是几种常见的超声波换能器。图6-15所示为超声波换能器的内部结构，ADE7751ARS它利用压电陶瓷的压电效应来工作，逆压电效应将高频电振动转换成高频机械振动，从而产生超声波，可作为发射探头，而正压电效应是将超声振动波转换成电信号，可作为接收探头。

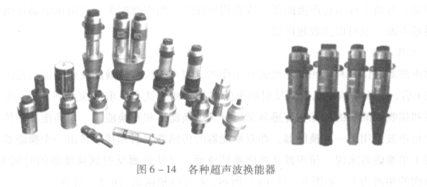

   图6 -14各种超声波换能器

   超声波传感器的其他应用

   图6 -16所示为超声波测厚示意图。双晶直探头（由两个单晶探头组合而成，装配在同一壳体内，其中一片品片发射超声波，另一片晶片接收超声波）左边的压电晶片发射超声波脉冲，经探头内部的延迟块延时后，该脉冲进入被测试件，在到达试件底面时，被反射回来，并被右边的压电晶片所接收。这样只要测出从发射超声波脉冲到接收超声波脉冲所需要的时间间隔，就可以得到试件的厚度。
